Pompy ciepła typu. Powietrze-woda wysokotemperaturowe z systemem EVI-N generują ciepło nawet do –30C oraz są wstanie ogrzewać wodę do temperatury +58C !!

Pracują tam gdzie zwykłe pompy powietrzne nie dają sobie rady . W obiektach o bardzo dobrej izolacji mogą być podstawowym i jedynym urządzeniem grzewczym dla CO i CWU.
Szczególnie zalecane przy modyfikacji starszych systemów grzewczych opartych na kaloryferach wysokotemperaturowych, czyli mogą zastąpić kotły olejowe, węglowe czy gazowe.
Jest to najnowsza pompa ciepła typu powietrze-woda, czyli tzw” bez ingerencji w grunt „oparta na rewelacyjnej przemysłowej sprężarce Hitachi EVI Scroll, na czynniku gazowym R410A i najnowszym układzie gazowym niespotykanym w żadnych obecnie pompach. Dodatkowy płytowy wymiennik ciepła EVI oraz dwa niezależne zawory rozprężne sterowane elektronicznie to wyjątkowa konstrukcja. W/w jednostka charakteryzuje się do 30% większą wydajnością grzewczą w skrajnych temperaturach ujemnych, oraz do 40% większą wydajnością jeśli porównamy do zwykłych pomp powietrznych.

Modele EVI-N dostępne są w zakresie mocy urządzeń:

EXT8EVI-N/ 8KW
EXT10EVI-N/ 10KW
EXT12EVI-N/ 12KW
EXT14EVI-N/ 14KW
EXT20EVI-N/ 20KW
EXT26EVI-N/ 26KW

W każdej jednostce stosowane są sprężarki typu SCROLL z systemem EVI tzw. dwustopniowe sprężanie gazu (Hitachi lub Copeland), wymienniki ciepła płytkowe (SWEP AISIN 316) ze stali nierdzewnej, zawory rozprężne elektroniczne, filtry Emerson, automatyka i sterowniki LCD z przyjaznym interfejsem programowalne.
Specjalnie wygłuszona obudowa materiałem dźwiękochłonnym powoduje, że pompy ciepła Exotherm należą do urządzeń o cichym systemie pracy.
Sprężarki SCROLL mocowane są na specjalnych amortyzatorach, które minimalizują drgania dając pełen komfort użytkowania.
Stosowane sterowniki dają możliwość połączenia automatyki urządzenia z internetem, dzięki czemu właściciel jak i centrala firmy może prowadzić pełną diagnozę poprawności pracy urządzenia oraz przewidywać i wykrywać wszelkie zakłócenia pracy nawet na dużą odległość, co jest bardzo przydatne zwłaszcza w okresie gwarancji.

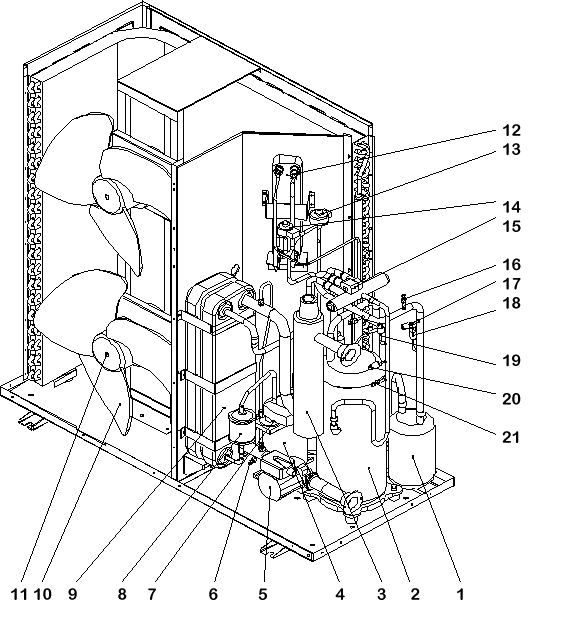

1 - Separator gazu i wilgoci
2 - Sprężarka hitachi EVI Scroll
3 - Podgrzewacz elektryczny 3,9kW
4 - Akumulator gazu
5 - Pompa wody Wilo 25/7 (opcja)
6 - Zawór spustowy
7 - Czujnik przepływu różnicy ciśnień
8 - Filrt gazu Emerson
9 - Płytowy wymiennik ciepła SWEP
10 - Łopatki wentylatora
11 - Silnik wentylatora
12 - Wymiennik ciepła EVI
13 - Elektroniczny zawór rozprężny
14 - Elektroniczny zawór rozprężny EVI
15 - Zawór czterodrogowy gazu
16 - Przyłączenie serwisowe - niskie ciśnienie
17 - Elektroniczny presostat niskiego ciśnienia
18 - Presostat niskiego ciśnienia
19 - Presostat wysokiego ciśnienia
20 - Elektroniczny czujnik wysokiego ciśnienia
21 - Przyłączenie serwisowe - wysokie ciśnienie

Sterowniki stosowane w pompach Exotherm posiadają również cały szereg regulacji temperatury pracy CO przez:

• stałą temperaturę wody grzewczej
• przez tzw. krzywą grzewczą , czyli płynną zmianę temperatury wody grzewczej w zależności od temperatury zewnętrznej powietrza
• przez pogodówkę i krzywą grzewczą

Każda pompa ciepła Exotherm posiada też tzw. priorytet CWU.

Dla bezpieczeństwa pracy systemu elektrycznego i gazowego stosowane są:

• czujniki błędu faz 380V
• czujniki zaniku faz 380V
• czujniki przepływu cieczy
• zasilanie sterownika 24 volt
• pełna diagnoza, pamięć alarmów i błędów
• dodatkowe awaryjne podgrzewanie wymiennika ciepła SWEP
• oddzielny bezpiecznik automatyki
• presostaty ciśnień gazu
• funkcja przeciw zamarzaniu wody
• możliwość sterowania innym urządzeniem grzewczym
• możliwość zamontowania funkcji chłodzenia czyli ,,grzanie i chłodzenie w jednym”.
• soft starty ( opcja)
• możliwość sterowania i diagnozy przez internet
